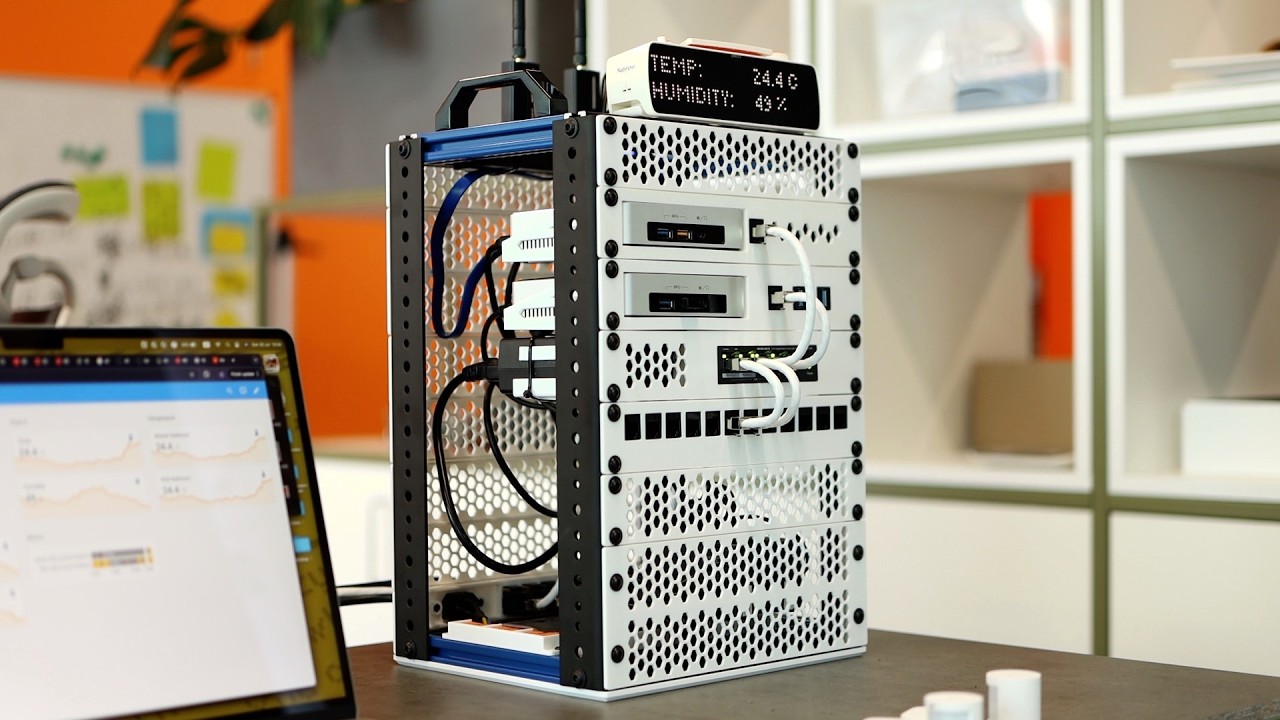

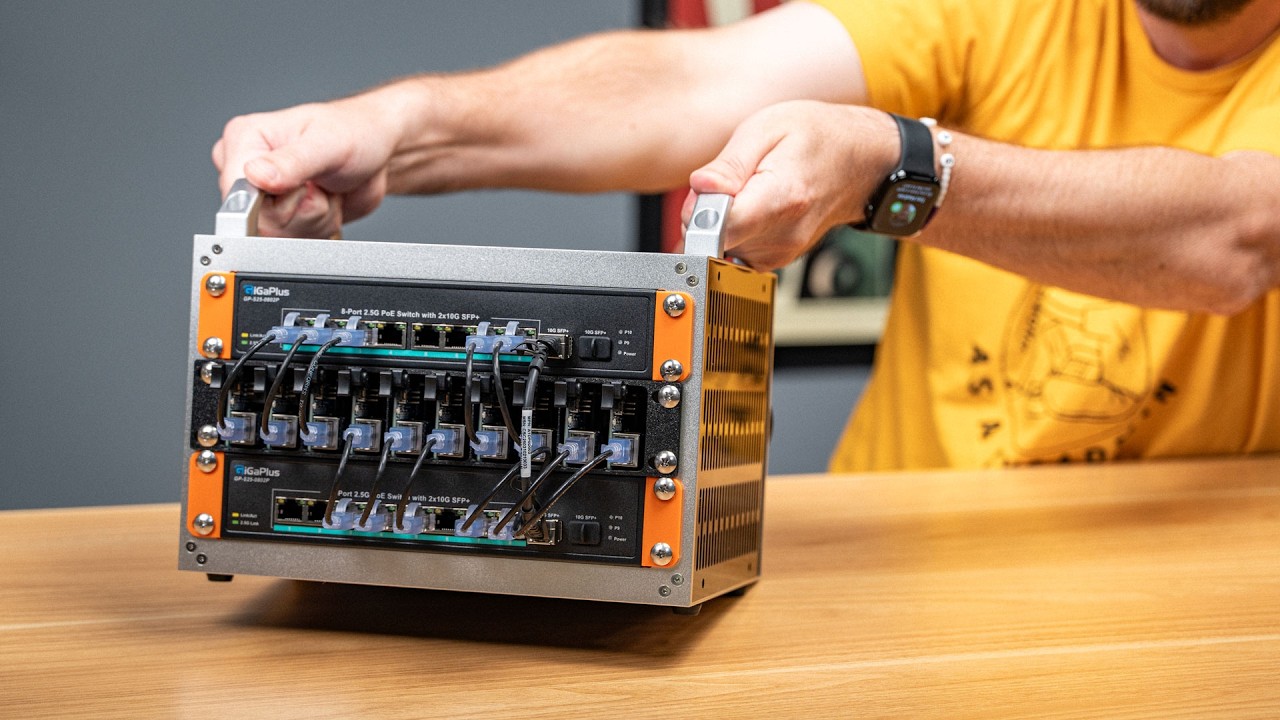

может кому интересно будет, сейчас много мини пк делают и роутеров тоже, так что можно засунуть все и в стойку поменьше
вышла вторая часть
5 лайков
Я бы не сказал, что прям любой принтер подойдет для печати. Мой первый/временный на задержался у меня на пару лет и вмещает в себя блоки река, а так давно присматриваюсь к подобному проекту и даже начал проектировать наполнение.

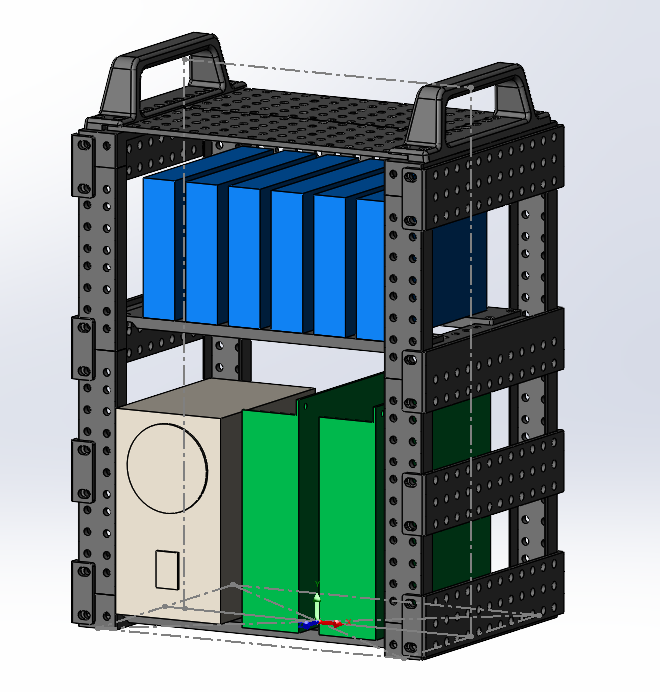

Вот моя коллекция моделей.
Вообще выбирал между металлической основой и печатной и пока остановился на печатной, с одной стороны жесткость меньше, с другой есть варианты 2 ширины и (в моей коллекции есть печатные детали) есть закладные гайки, соответственно прикручивать панели проще (в полноценных стойках квадратные отверстия и туда устанавливаются специальные гайки на защелках (пои руки ненавидят их лютой ненавистью), а тут резьба в самих направляющих, что круто, если просто отверстия, то ни в коем случае не брать)
А еще думал распечаатать панели на магнитах, по типу 19" стоек вокруг направляющих, чтобы образовать некоторое подобие зашивки/корпуса

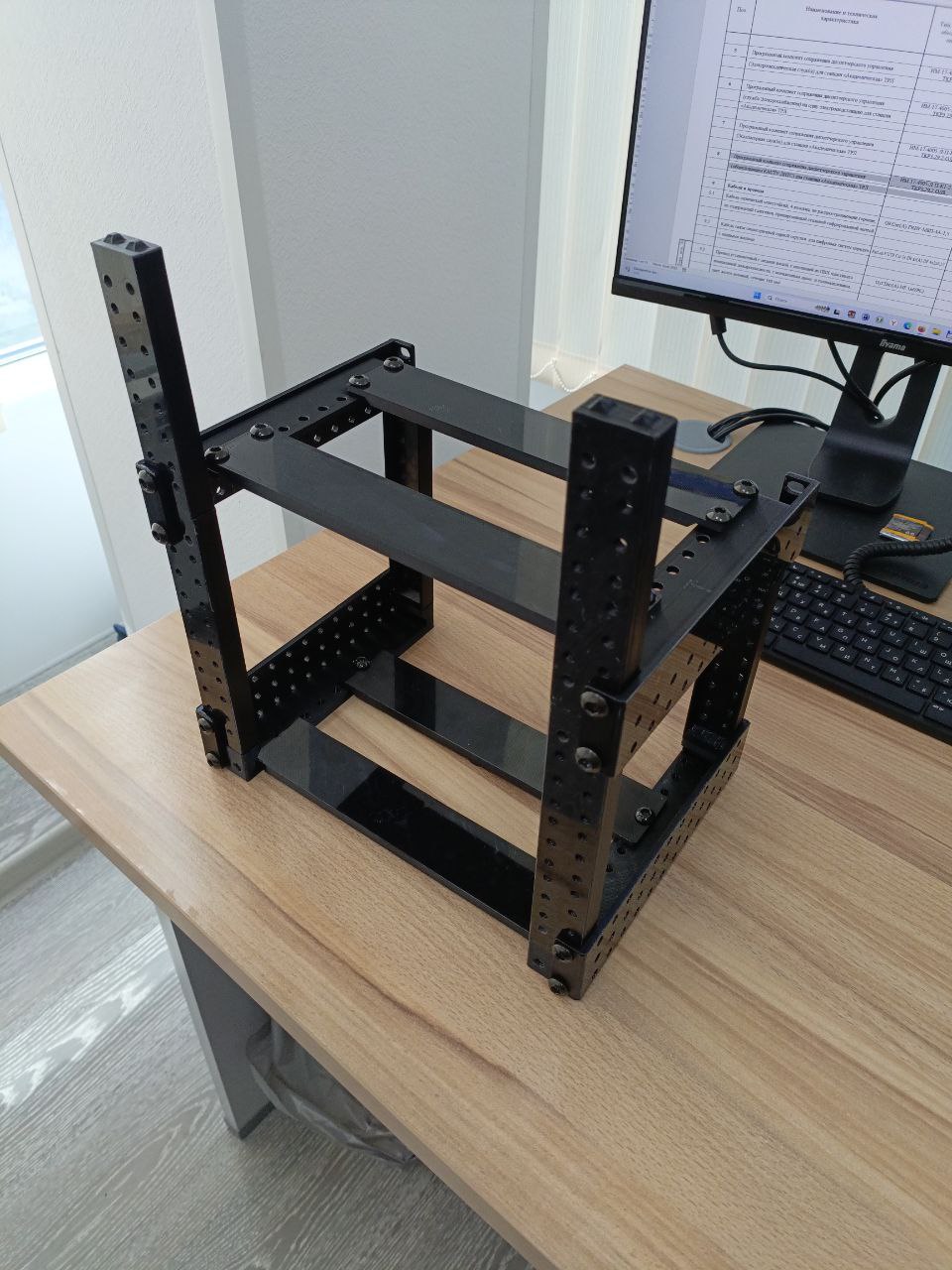

Прям сейчас печатаю стойку 10". За основу брал проект 10" Mini Rack. All 3D Printable by MRP | Download free STL model | Printables.com. Но рисовал его сам в SolidWorks, с небольшими доработками под себя. Как будет все готово, напишу отдельный пост.
3 лайка

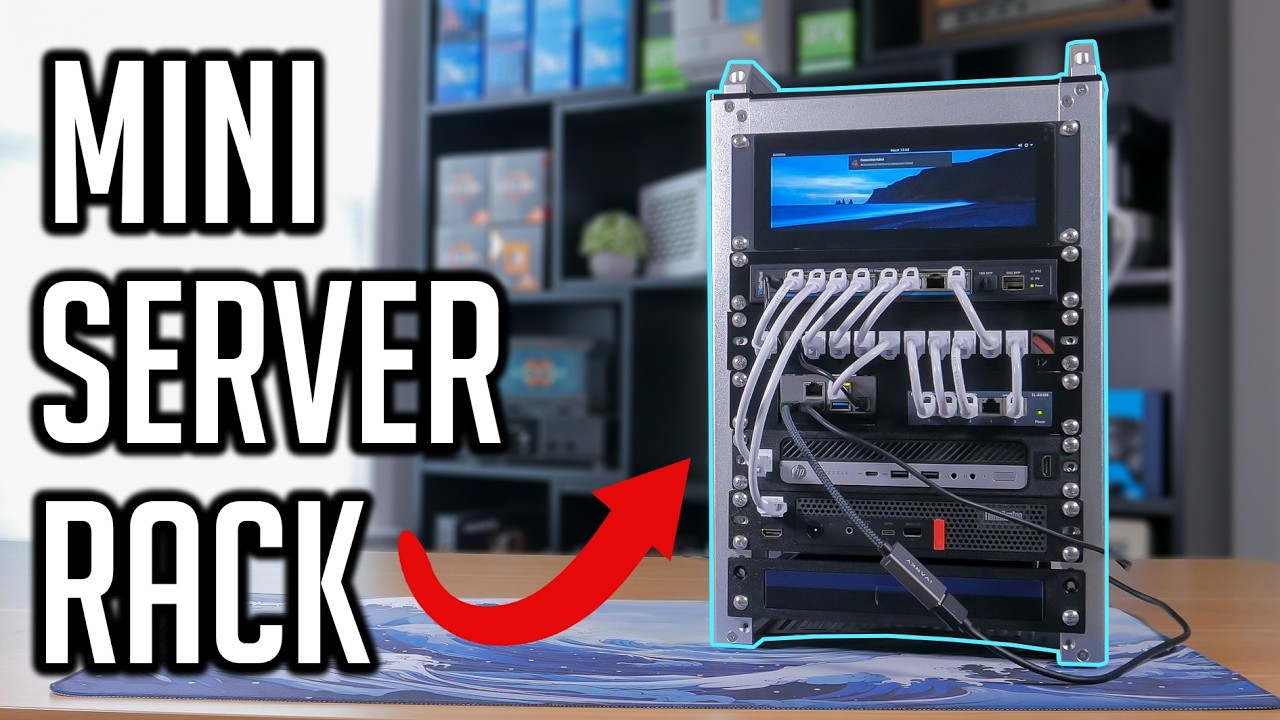

Я еще к этой стойке присматриваюсь. Хочу собрать мини стойку из миника и пары одноплатников
Вот она же Али, либо 3 10" модуля. либо чуть больше 6" в вертикальном исполнении.

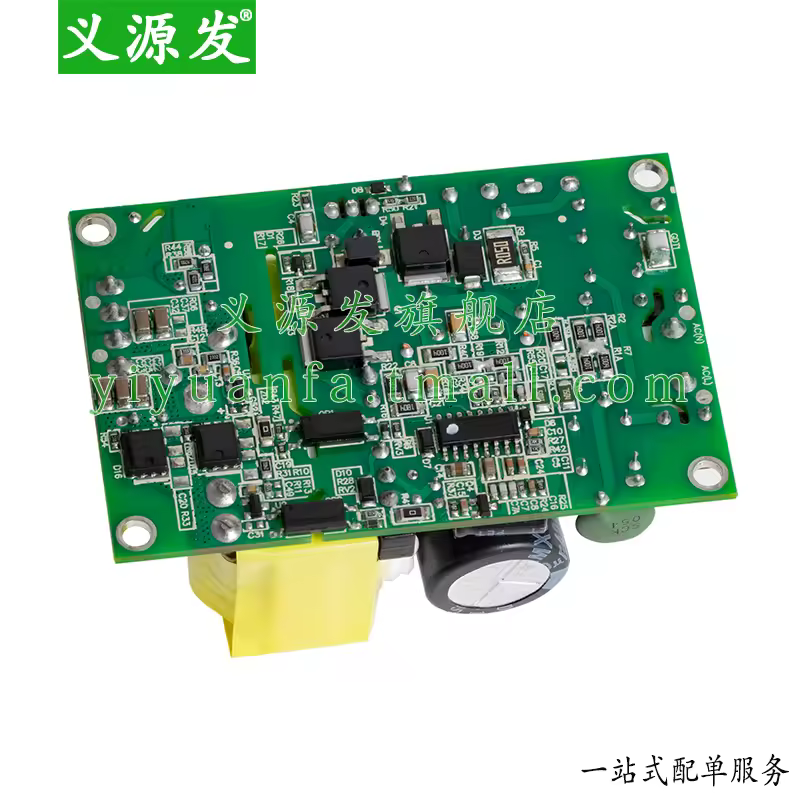

самопальный 1 блок питания для мини пк
1 лайк
Во, тема, если бы еще не USB-PD, но в этом тоже что-то есть, наверное (запрос напряжения потребителем)
Сам сейчас получил БП с алика и планирую пересобрать систему питания своего шкафчика с миниками.
Меня прям калят видео где в подобных стойках стоит сетевой фильтр с кучей блоков питания для каждого устройства.
можно купить LOP-300-18
на 3-4 пк хватит без преобразователей
нужно только схему свою сделать, чтобы включались все разом или каждый по отдельности через полевик
это будет проще и дешевле
Хорошая работа, видно, увлечённый человек.
Согласен. Единый блок для всей стойки, неплохо, да. Однако, если напруга пропадает по вине выхода из строя блока, то ляжет вся стойка. А так есть вариант, что выйдет из строя только один сервер.
Тоже есть такой вариант, но как правило фирменные БП с фазокорректором и охлаждением будет по всем параметрам лучше кучи блоков на 20-35вт с минимальной обвязкой
mean well делает отличные бп, я себе купил на 12в 100вт с корректором и синхронным выпрямителем, засунул в корпус sff с вентилятором, который питается от 5в и норм
шума нет, греется еле еле, высокий кпд
если бы еще ган транзистор туда воткнуть, то и радиатора наверное бы не было, как его нет во вторичке, ибо там нет диодов
с 12в питание идет на плату типа пико псу, которая дает 5в дежурки, 5 и 3.3 рабочие

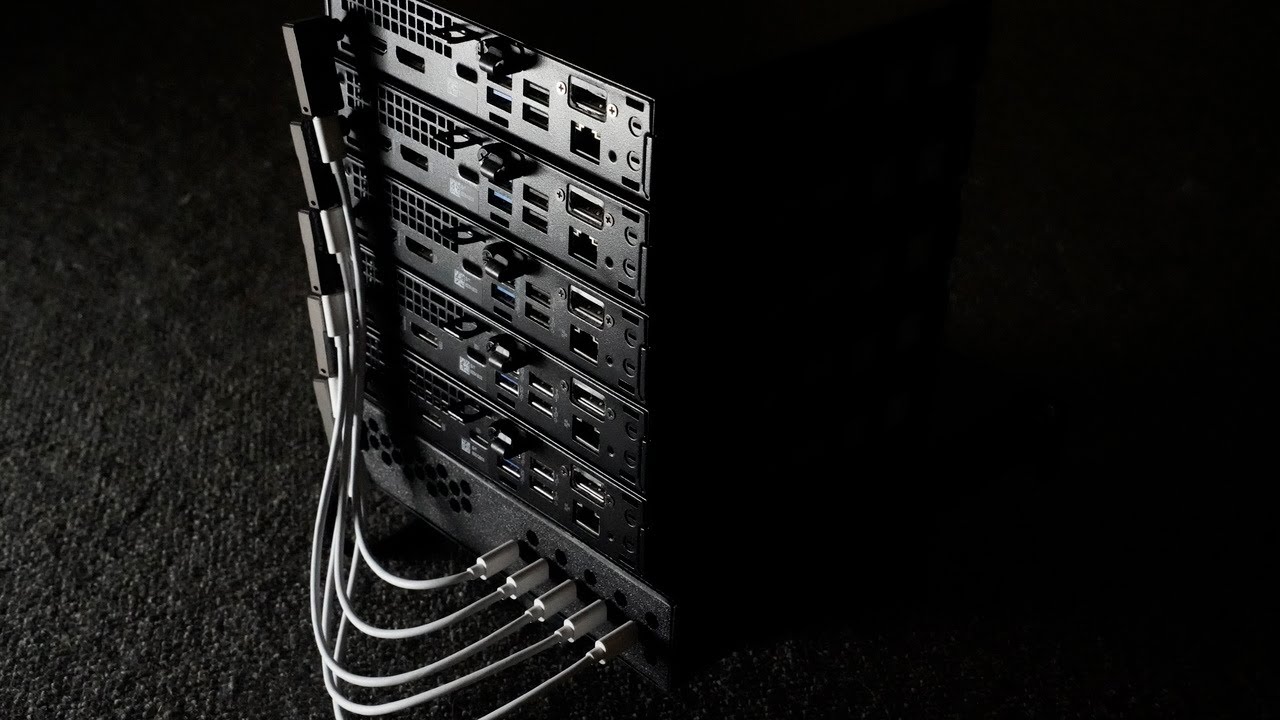

Ещё 1 сборка

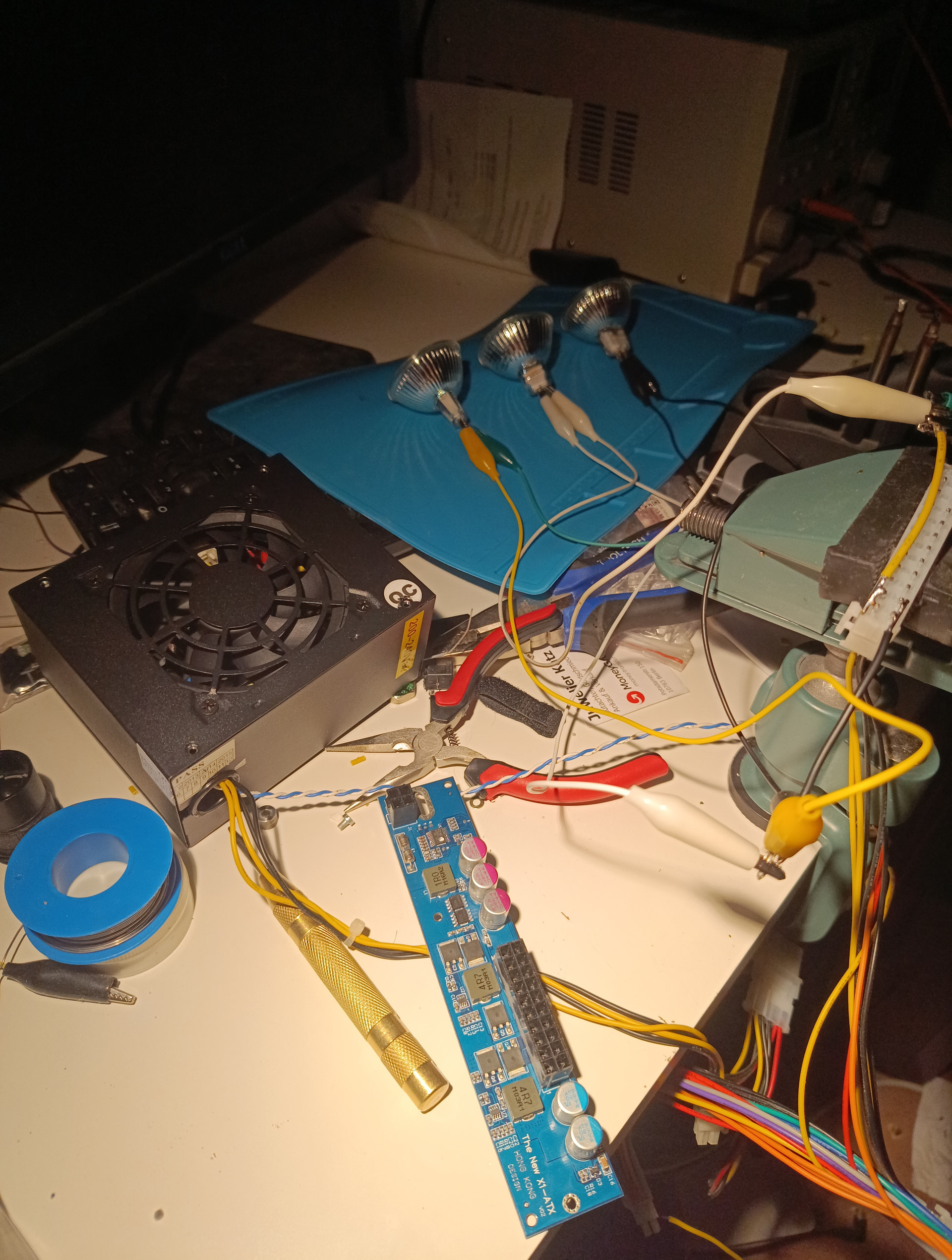

кстати мой блок питания на 12в с апфц и синхронным выпрямителем
mean well LOF120-20B12 на 120вт
засунут в корпус от бп sff, вентилятор работает от 5в бесшумно
синяя плата это понижатель с 12 до 5 дежурки и 3.3в, давно купил и вот недавно только воткнул в десктопный ящик
сейчас посмотрел обзор на бп с ган транзистором, правда автор сам не знает, ган это или нет
так что не буду тут давать линк, лучше купить проверенные mean well
я там автору этой стойки уже написал, что теперь ему придется клепать блок питания еще подходящий
1 лайк
Читал, что для БП с APFC не любой UPS подойдет. Вот, например. Не поделитесь личным опытом на этот счет?
все правильно - не люблюй
и как сказано в статье - надо брать более мощный упс
у нас в конторе их несколько штук и вот недавно я менял акумы который на 3ква
даже у него пусковой ток без нагрузки такой, то автомат вырубает, а когда все нагрузки включены, то потребляет 1.5квт
в статье правильно сказано про медленную реакцию упс на поддержание нужного напряжения и при ремонте бп с апфц включают лампу накаливания и даже если нагрузка на бп минимальная, то лампа вспыхивает в полный накал, бп запускается, т.к. на конденсаторах появилось достаточное напряжение, но конденсаторы разряжаются до определенного момента, запускается опять апфц, лампа вспыхивает и так продолжается
поэтому нужно более мощную лампу включать, поэтому у ремонтников 2 лампы есть 40 и 200вт
через 200вт конденсаторы зарядятся быстрее и шим контроллер не успеет отрубить генерацию импульсов, что приводит к отключению бп
вариант 2 - апфц потребляет большой ток, просаживая напряжение упс и если ты купил упс по мощности впритык твоей нагрузки, то упс не вытянет бп с апфц, поэтому надо покупать минимум с 2х кратным запасом по мощности
отсюда следует, что надо покупать современные упс, которые специально помечены для работы с апфц
вариант 2 - купить специальные упс на нужную мощность с напряжением 24в
https://www.bicker.de/produkte/usv-systeme/dc-usv?p=1
https://wittko.eu/product-mean-well-dr-ups40
сейчас много барахла питается от внешнего бп на 19 или 12в, так что можно потом поставить понижайку с 24 и не париться

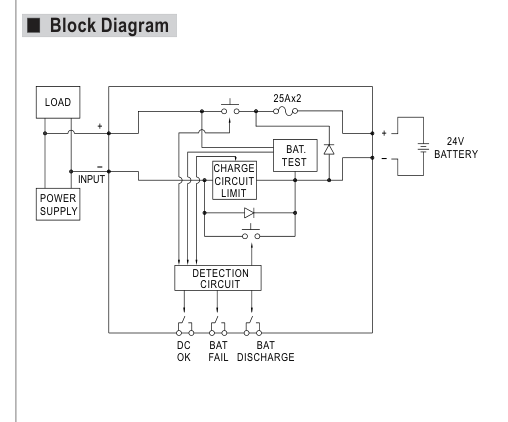

вот так оно подключается
1 лайк
Спасибо за развернутый ответ. Век живи - век учись
загуглил быстро про упс для апфц
вот пример https://www.se.com/de/de/residential/apc-home-and-small-business/gaming-ups-xbox-ps4-console-pc/
что тут важно?
1320 W / 2200 VA
в другой теме про управляемые розетки я писал, что 95% не понимают разницу между вт и ва и для них это одно и то же, что ведет к неправильному выбору упс
For AC circuits: VA × PF = Watts
The power factor is introduced because volts and amps are not always in phase. If the volt-ampere is 20VA with a power factor of 0.8, the watts value equals 20VA × 0.8 = 16W.
мощность упс не значит, что он будет дольше держать, время зависит от емкости батарей, хотя конечно чем мощней упс, тем больше там акумов и частично утверждение верно, но смысл упс это удержать системы, пока запускается генератор в течении 15 минут или же пережить кратковременное выключение, если выбило автомат
). For most residential/office equipment, a PF of 0.6–0.8 is common, meaning 1000 VA often equals 600–800 Watts. VA represents apparent power, while Watts represent actual power consumed.
1 лайк
Сейчас активно погружаюсь в эту тему, т.к. спустя годы топтания вокруг этого решил начать хоть медленно, но двигаться в этом направлении (надеюсь до конца года дойти до целевого решения)
Так вот: смотрю на эту схему и понимаю, что это обычная BMS без балансировки.
Для стойки купил такие БП, они есть на 12 и 24В, начали появляться и более мощные
Ну и по поводу FP и обычных ИБП: в ТГ группе обсуждал и потом еще с GPT пообщался и пришел к следующей схеме:
- В качестве базы у меня вроде Ippon 1000VA, простенький, но живучий ИБП с активным охлаждением и металлическим корпусом, расчитан на 2 свинцовые батареи
- Выкинуть свинец и поставить вместо него 8S LiFePo4 сборку с умной BMS (Daly)
- PZEM-004T поставить на выходе для точного замера мощности и фактора и энергии
- Подрубить к одноплатнику (который там рядом сейчас подключен к ИБП) и собрать всю информацию на нем в одно место, а потом эмулировать NUT протокол и получить супер-крутой ИБП (на
инверторе с аппроксимированной-синусоидой), но это пока для стойки, а потом останется комп только
А стойку и остальное оборудование пока довести на 100% в формате 12В, а потом 24В, чтобы в будущем просто отключиться от ИБП выше и поставить 8S LiFePo4 батареи чисто на 24В
нет, это не бмс, это именно переключатель на батарею с контроллером ее заряда и монитора
эти упс делаются под разные типы батарей
никакая бмс не переключит тебе нагрузку с блока питания на акум + к бмс надо подключать не блок питания, а именно зарядку, а это четкая стабилизация напряжения и четкий заданный максимальный ток заряда
блок питания так не работает
ну 6а диод не выдержит долго, там даже с активным охлаждением ему будет стремно на таком радиаторе
Я не уверен на все 100%, но когда разбирался во всех этих MW, там линейка этих DR вроде как не особо то умная, 24В на вход не подашь, в итоге все равно надо пред этой штукой ставить какой-то блок питания на нужное напряжение (допустим 28В), а эта штука вроде может ограничивать ток заряда.
Я сейчас склоняюсь больше к связке DRS-480-24 + BMS т.к. DRS уже занимается зарядкой батарей с токами и напряжениями и кривыми под нужный тип химии и емкость.
В буферном режиме это так и работает.
Будем тестировать, но по видеообзору он свою мощность вытягивает не напрягаясь
