Собственно, озадачился покупкой мини пк под сервер.
Но для сервера нужны hdd диски, в мини пк такое не предусмотрено. Как решается эта проблема?
смотря какие мини пк, миники миникам рознь
как минимум брать с парой nvme слотов

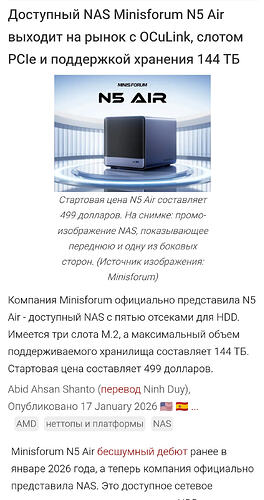

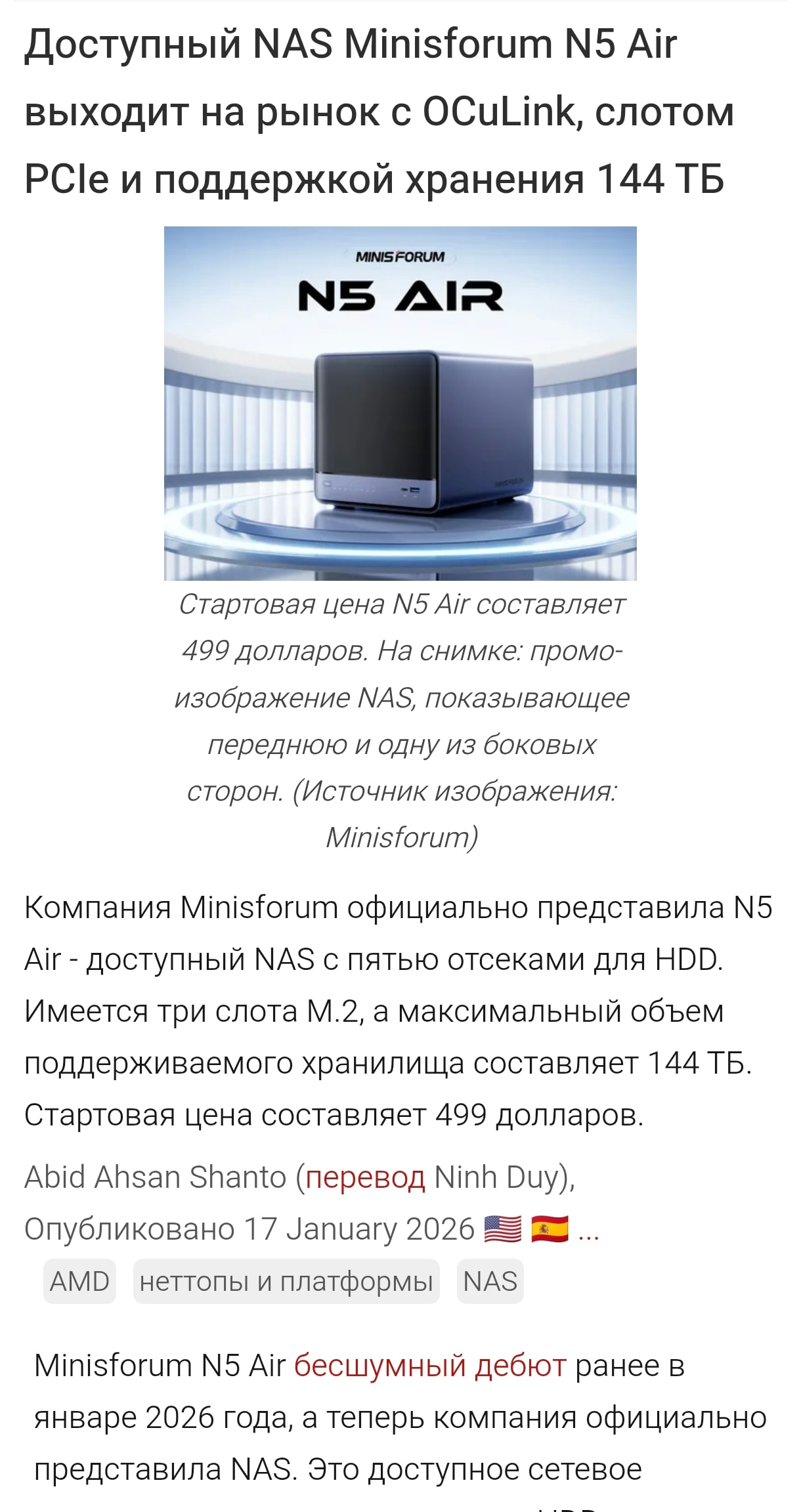

есть сразу с pci-ex разъёмом (недавно обзоры были на minisforum) - тогда можно даже кучу ssd воткнуть
как один из максимумов - посмотри обзор на zimaboard2 - сразу станет понятно )
Что-то типа такого хотел https://www.wildberries.ru/catalog/596772386/detail.aspx
А потом куда эти диски? В отдельную корзину?
Если отложить вопрос “зачем” и ответить прямо и без лишней воды, то
Боксы

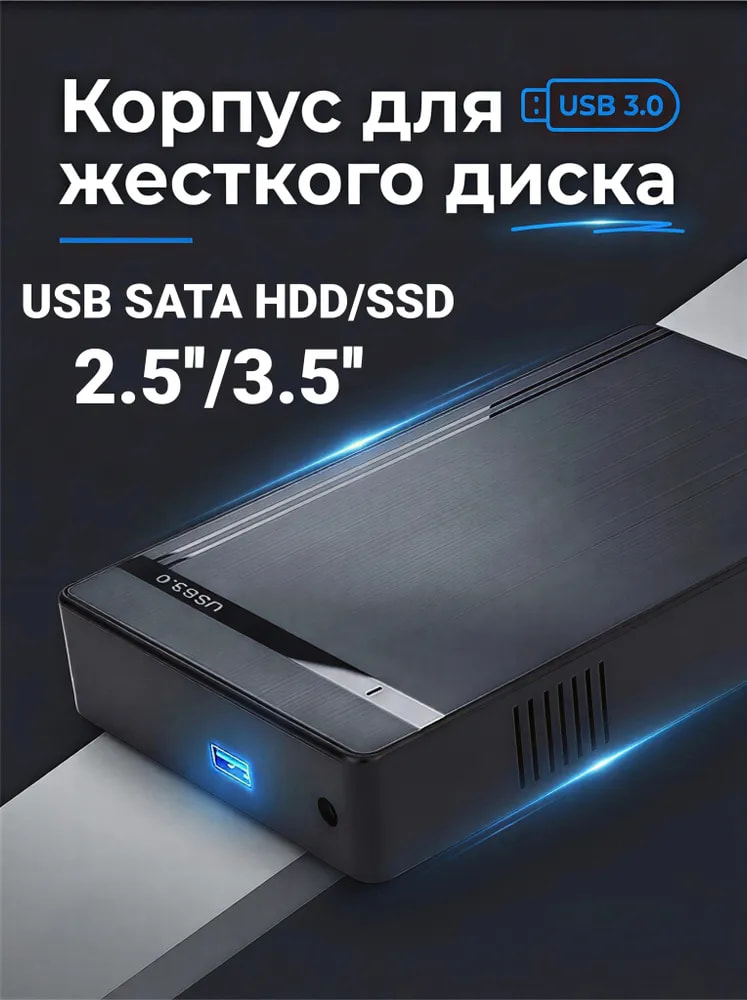

Простые боксы на 1 диск (их десятки вариантов, но все +/- одинаковые)
Подключаются по USB, работают нормально, но
- Чистый DAS , только на 1 диск
- У меня 2 бокса сейчас и все они имеют кнопку включения без фиксации и после потери питания приходится нажимать руками
- Охлаждение так себе, нормально работают только простые SMR диски, что-то серьезное даже без крышки перегревается
- Только на 1 диск

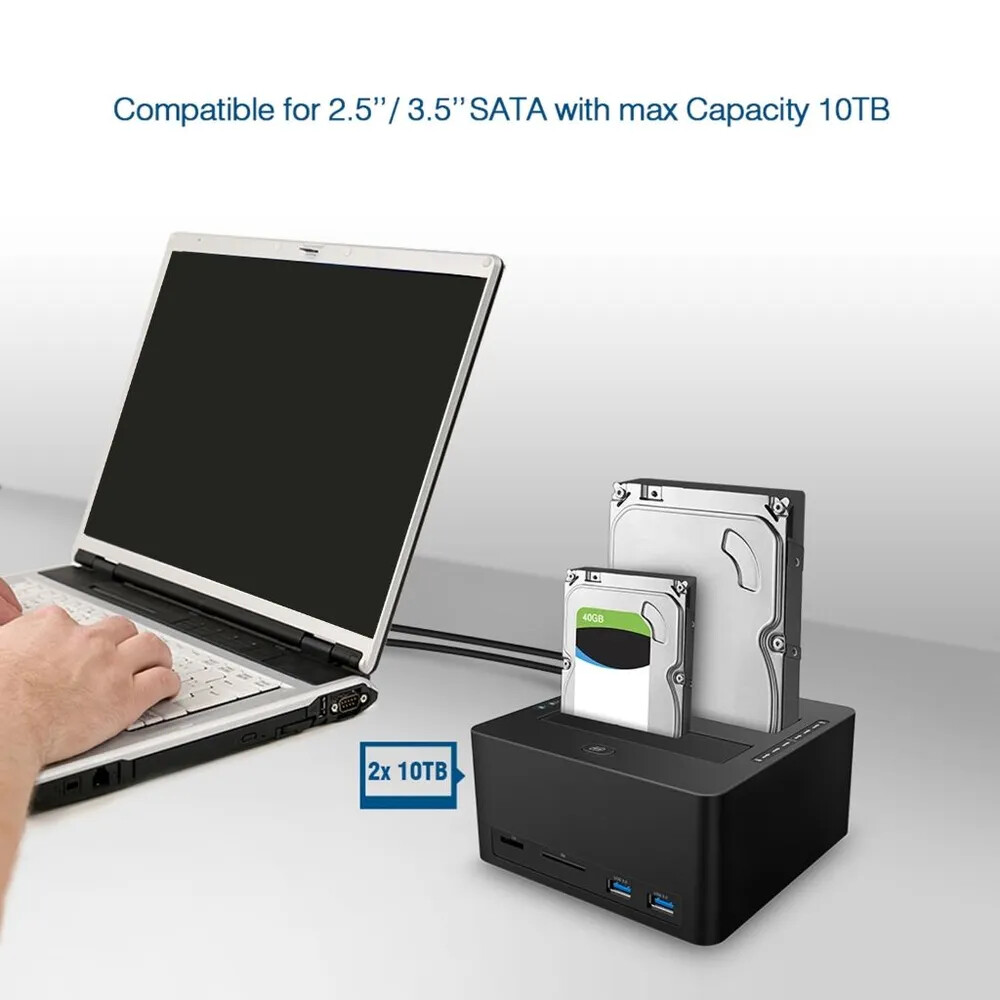

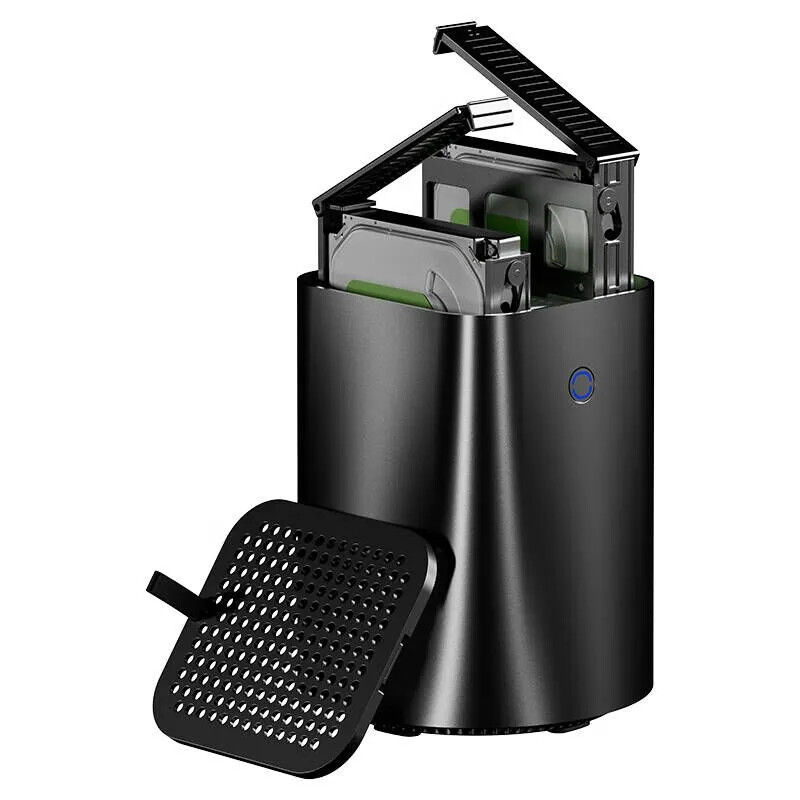

“Народный” с вертикальной загрузкой
Вроде как с проблемой с охлаждением не должно быть проблем, но я бы рассматривал это больше как временное решение

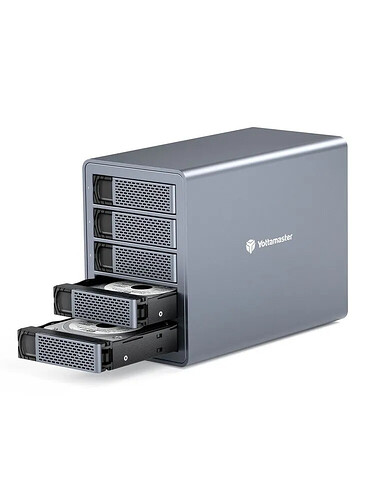

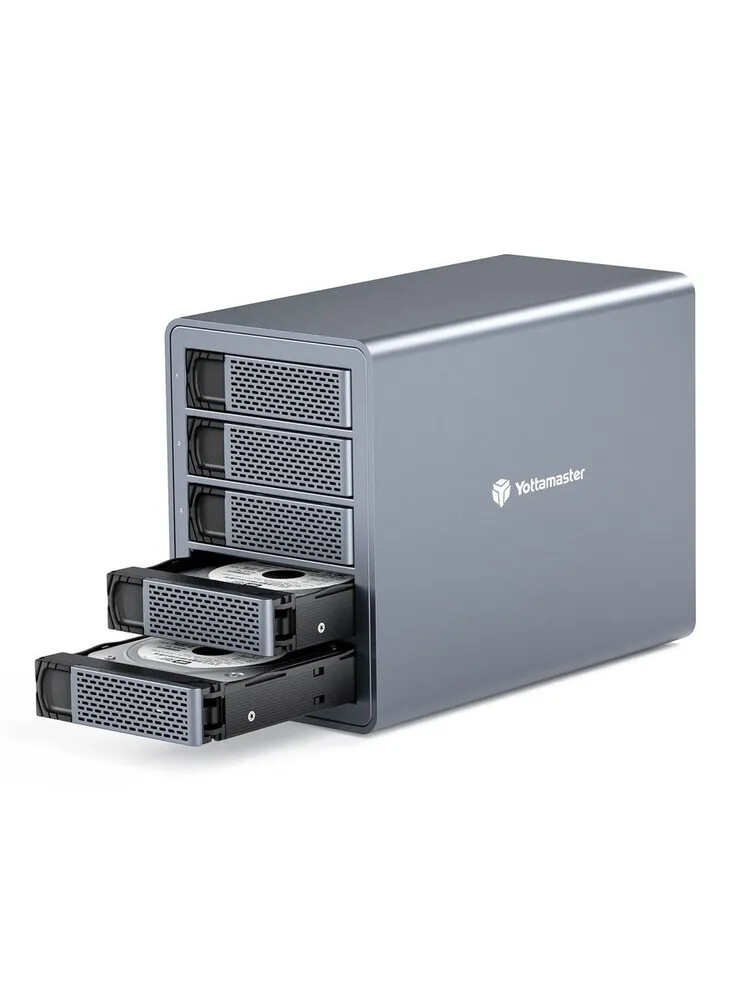

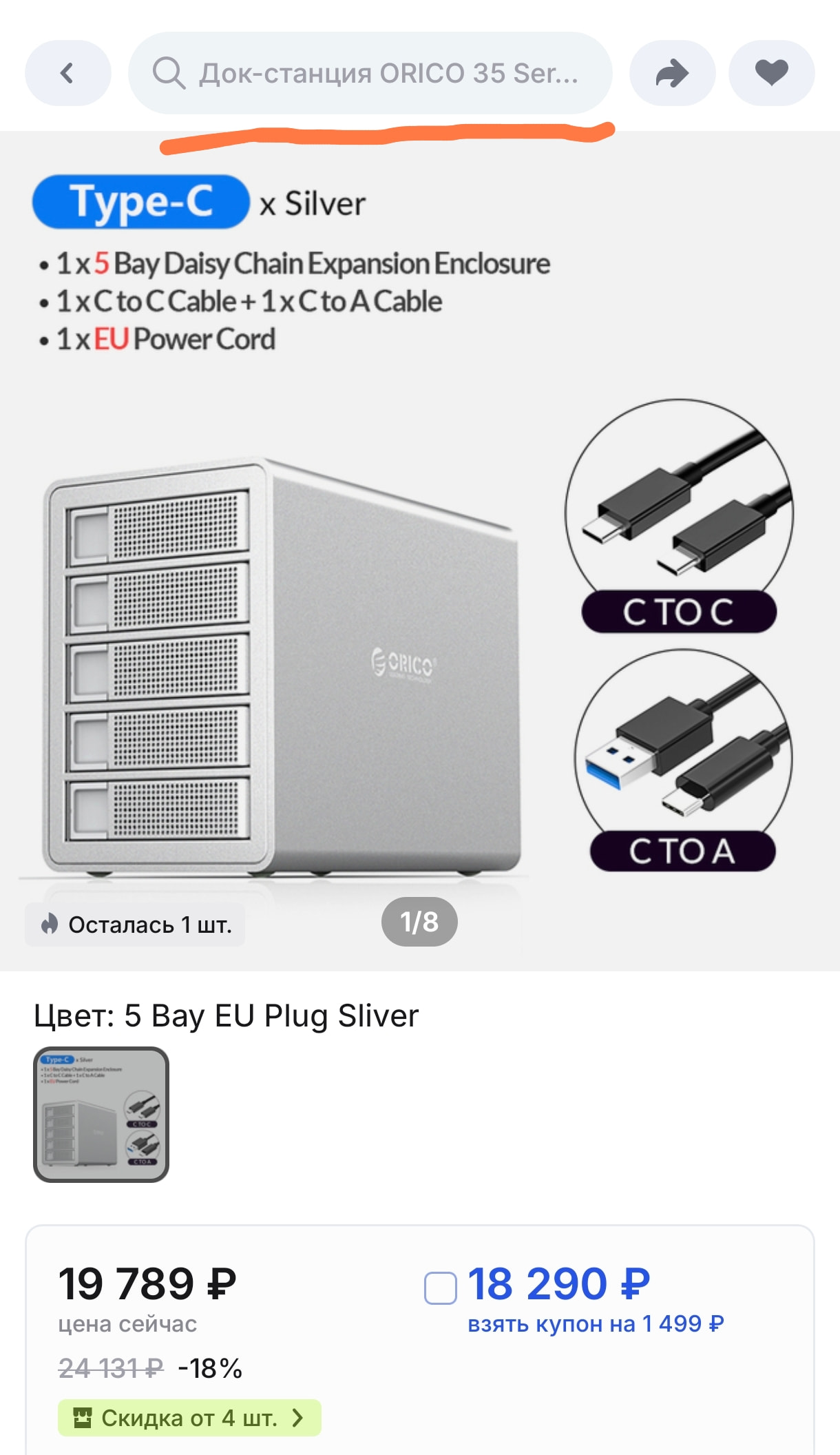

Боксы на 2-5 дисков
Это уже совершенно другой уровень, тут уже и горячая замена и охлаждение, но
- Конкретно этот у меня очень плохо работает с линуксом (чипы VIA)
- Энтерпрайзные диски все равно не вытягивает по охлаждению
- Часто имеют функцио отключения диска по бездействию после 10 минут простоя
- Цена недадекватная, имхо
Еще подобные устройства могут иметь аппаратный простенький RAID

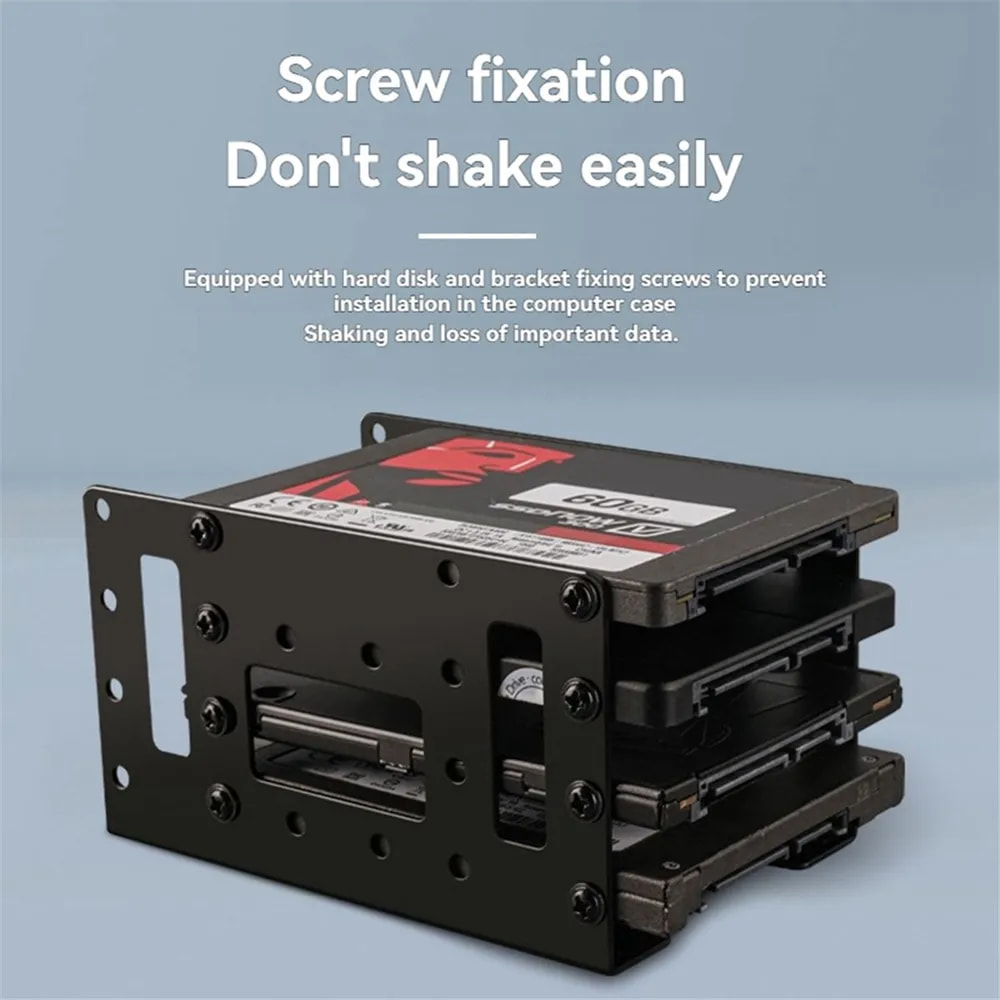

Нищебродский вариант, при наличии 3d принтера вообще бесплатный
Подобные рамки есть как под 2.5", так и под 3.5" диски, это самый бюджетный вариант, можно взять на 3 HDD и спереди поставить 120 кулер для охлаждения, но не без минусов
- Замена диска это то еще удовольствие, особенно в 5 дисковом исполнении
- Я печатал из TPU ножки, чтобы вибрации от дисков не распространялись дальше
- Колхозинг, если поставить куда-то на полку и скрыть с глаз, то ок, но под ногами мне не понравилось такое держать
- Надо как-то SATA завести в миник

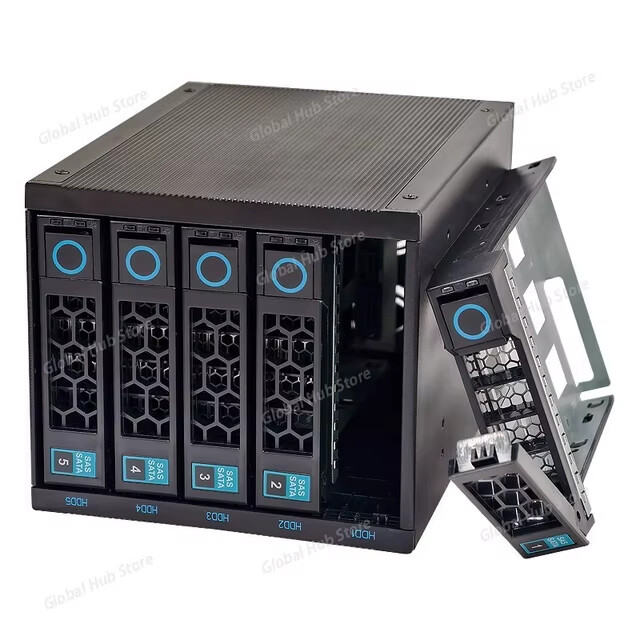

Вариант подороже (по мне так, неоправданно дорого), но посолидней
Тут используются профессиональные салазки в китайском корпусе, но уже поддерживает горячую замену и не так колхозно выглядит, но не без минусов
- Все еще SATA и надо как-то подключить к минику
- На некоторых боксах стоят 80 вентиляторы, которые дико гудят сразу после покупки
Подключение SATA дисков
Питание
Есть такого плана
Вариантов множество, есть с разветвителями, есть на molex, подключается 12В блок питания, но не от LED лент, там как правило стабилизация ужасная, у меня 3 или 4 подобных блока и все они под нагрузкой снижают напряжение, некоторые ниже 11В и двигатель может отключаться, особенно на скоростных дисках
Если руки ростут из нормального места, то я бы взял такого плана GAN источник питания и запитал бы от него и миник и диски, но на диски надо закладывать по 10Вт на диск на постоянку, в момент раскрутки может даже 15Вт, у меня сейчас такой БП на 6 дисков стоит, только на них
SATA
- Самый дешевый вариант

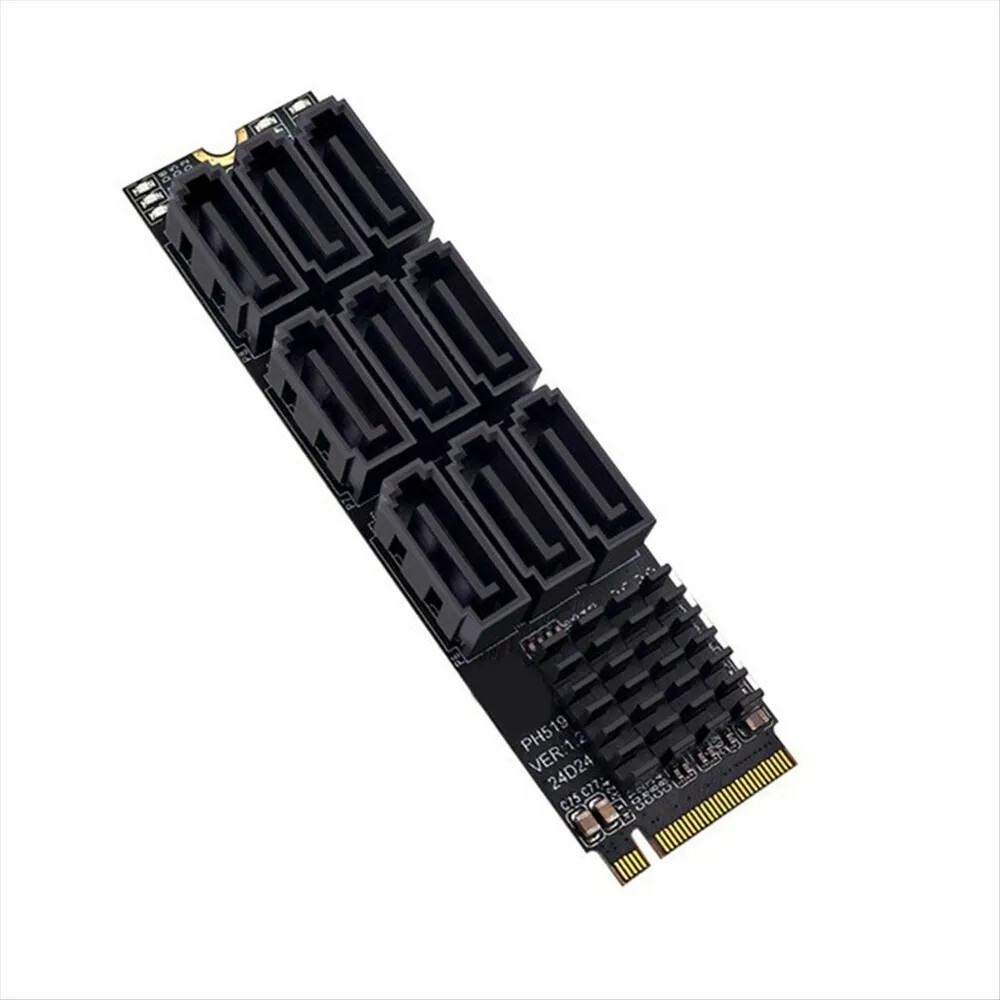

- Если надо много дисков и есть свободный m2. то можно взять что-то типа такого

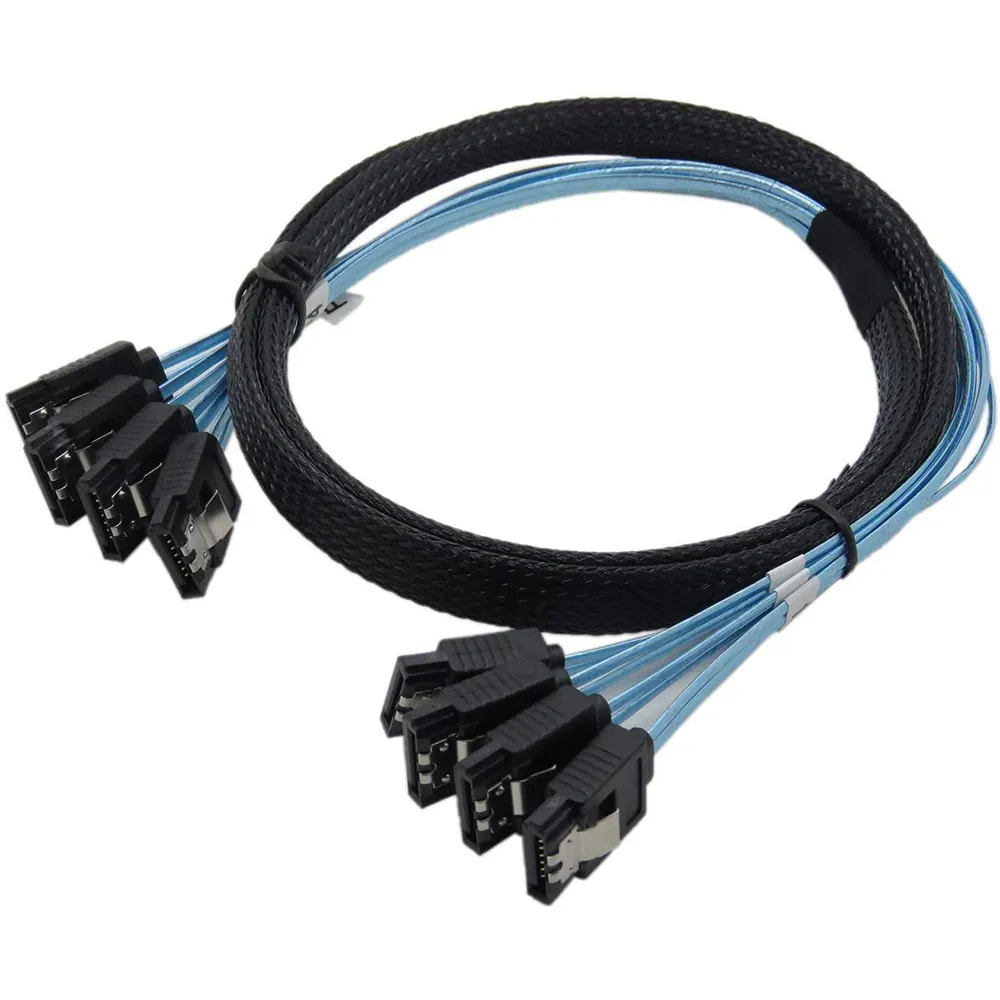

Но, надо учитывать, что они сильно греются и есть разные чипы - Ну и вот такие sata кабели удобно использовать для подключения боксов на несколько дисков
Внимание
- Приведенные ссылки неаффилированные и непроверенные, просто первые результаты в поиске для примера
- Устройства есть в разном исполнении и с разными чипами, приведенные примеры чисто ради указания направления, проконсультируйтесь со специалистом перед покупкой конкретного устройства как на предмет совместимости с вашим железом, так и по поводу качества того или иного варианта

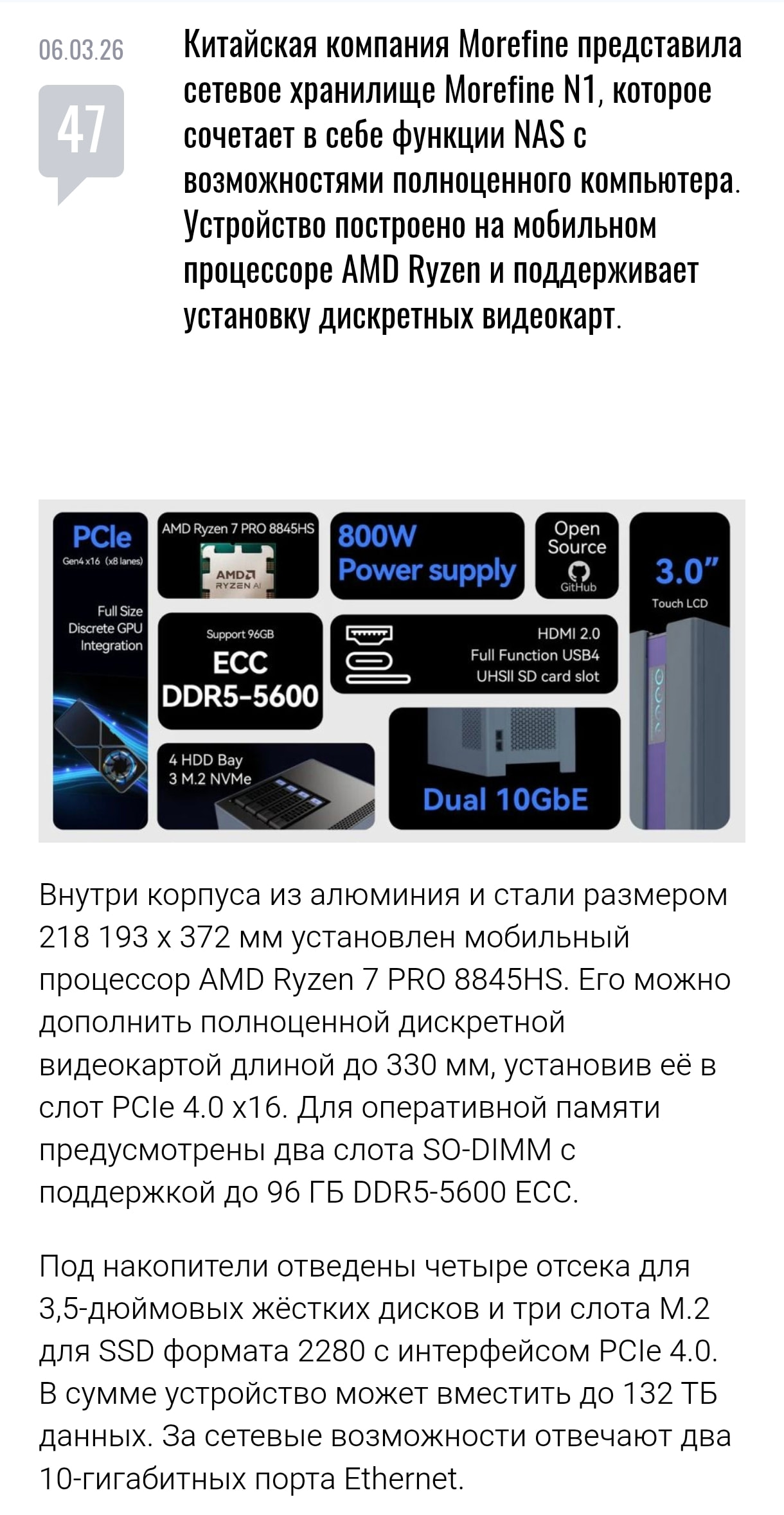

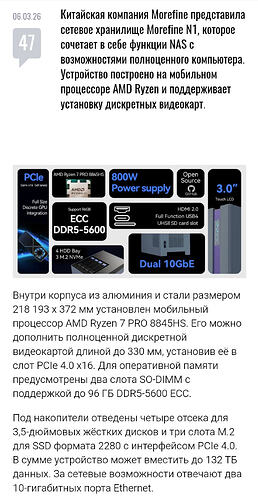

Ну если хочется прям сервер с дисками, то можно рассмотреть сразу с дисками, есть несколько вариантов

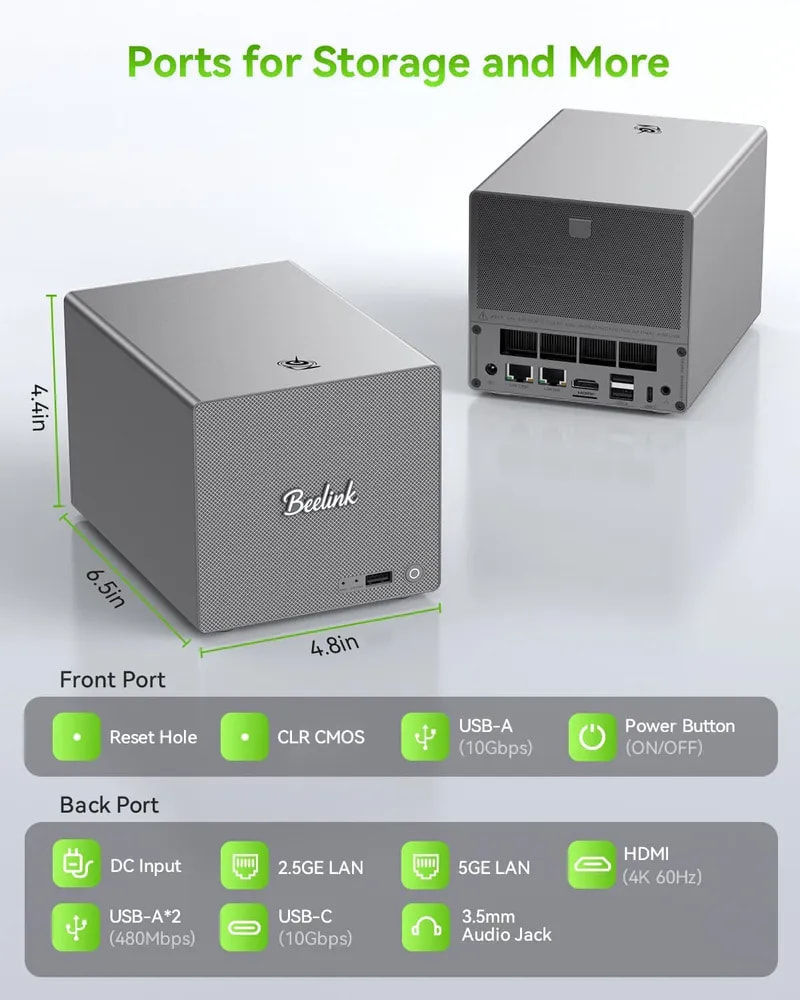

Beelink ME Pro

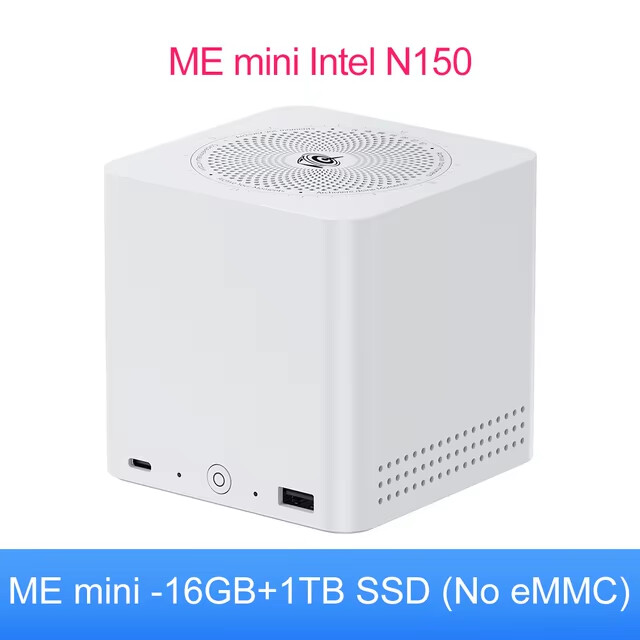

Beelink ME Mini если хочется NVME
Но у них было несколько ревизий и на первых выходил из строя встроенный БП
Но у них могут быть проблемы с охлаждением горячих дисков

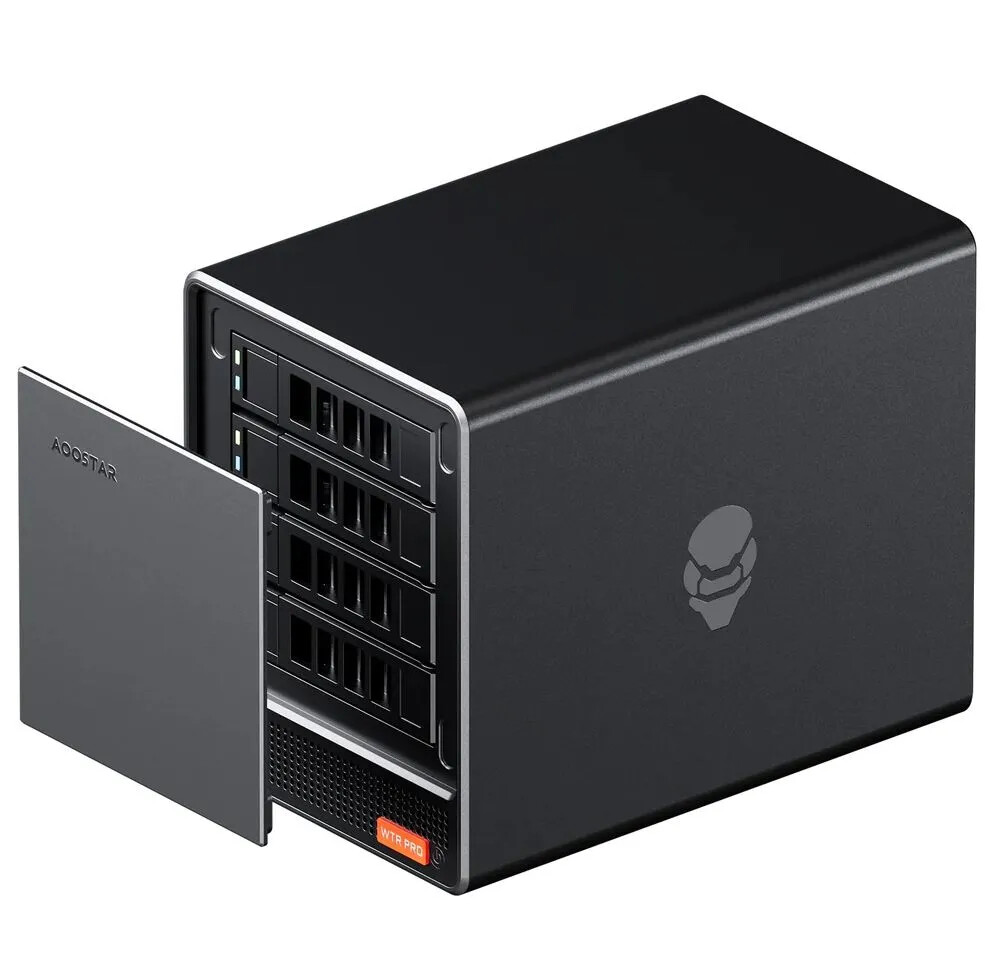

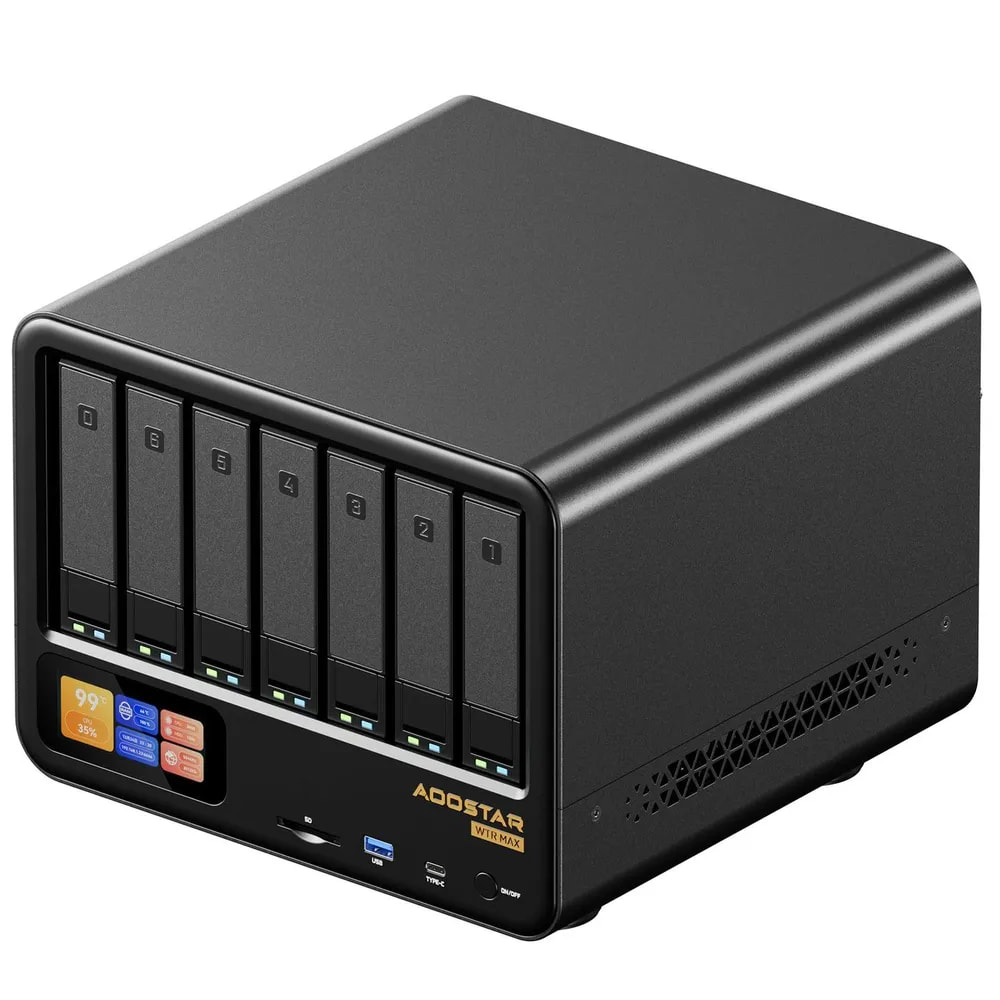

2 варианта от AOOSTAR поменьше и побольше
Я просто сниму шляпу и положу ее тут.. полежать…
@KRom Ром, низкий поклон!
Спасибо! Теперь всё понятно =)

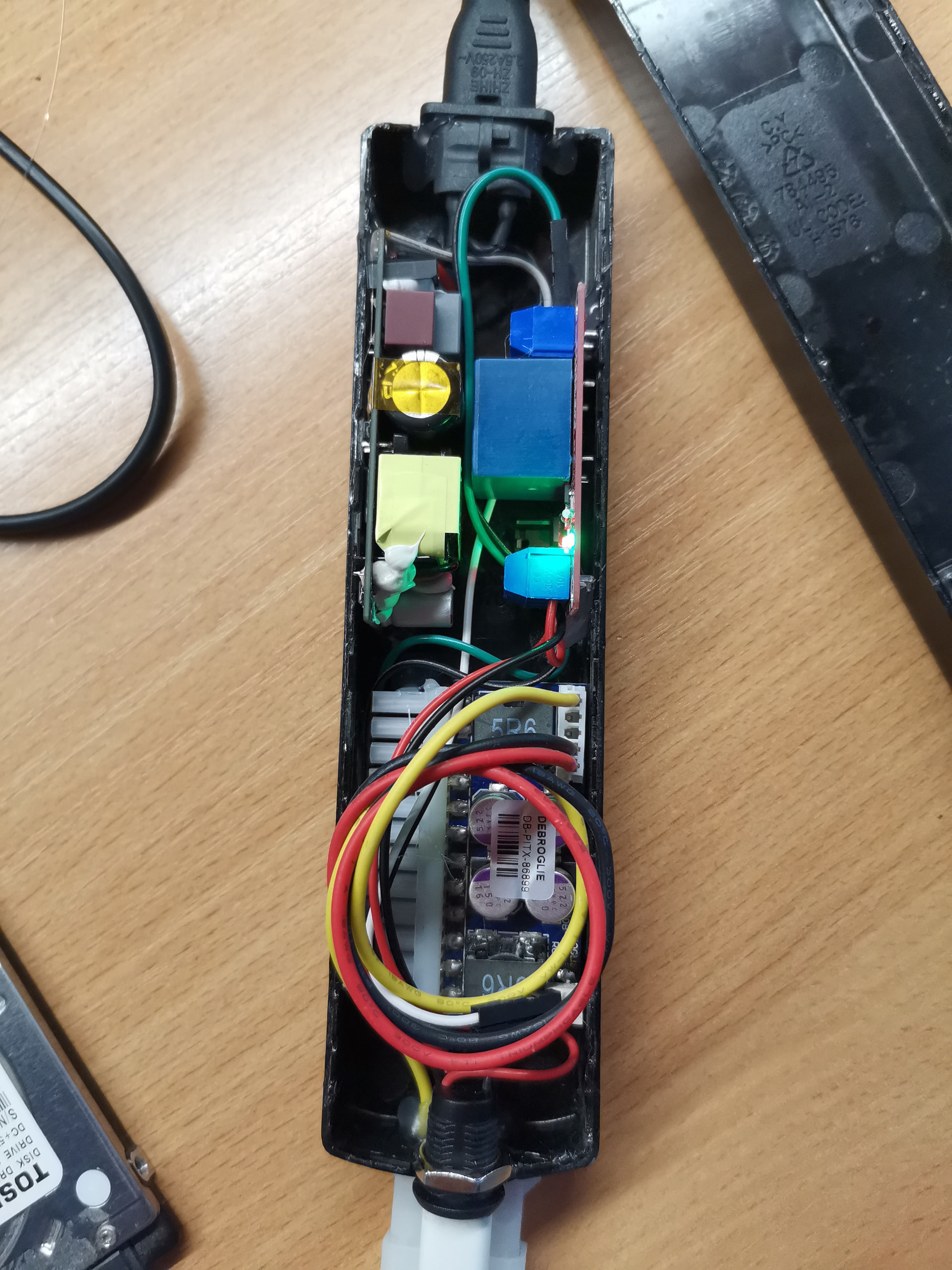

Я собрал себе блок питания для дисков из того что было в наличии.
Получилось уместить в корпус от блока питания ноутбука.

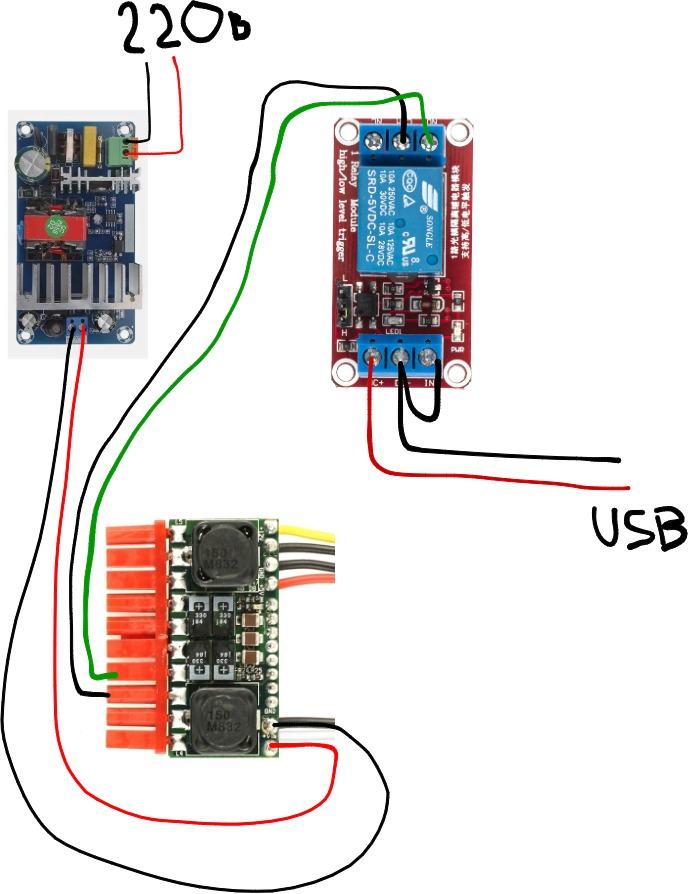

Система работает следующим образом:
Блок питания на 12В подает напряжение на Pico PSU. Для управления включением Pico PSU используются пины 15 и 16, которые подключены к контактам COM и NO одноканального модуля реле.
Питание самого модуля реле осуществляется от USB-порта мини-ПК. В зависимости от логики работы модуля (низкий или высокий уровень сигнала), необходимо установить перемычку:
-
Режим LOW: соединить контакты DC- и IN.
-
Режим HIGH: соединить контакты DC+ и IN.
Алгоритм работы:
-
Включение: При старте мини-ПК на USB-порту появляется напряжение. Реле срабатывает, замыкая контакты COM и NO. Это замыкает пины 15 и 16 на Pico PSU, запуская его. Pico PSU начинает подавать питание на жесткие диски.
-
Выключение: При выключении мини-ПК пропадает питание на USB-порту. Реле размыкает цепь пинов 15 и 16, Pico PSU выключается, и питание с дисков снимается.
Не знаю на сколько это правильно собрано, но уже год полет нормальный. К своему минику я подключил 4 диска вот так:
- Переходник m2 → 6 sata (выше кидали)
- sata кабели (выше кидали)

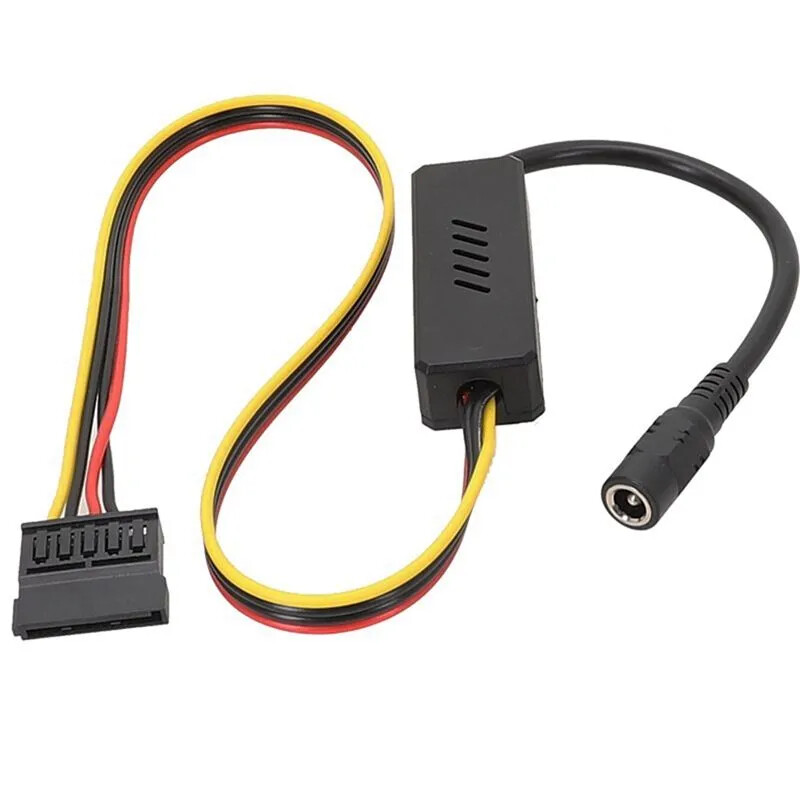

- Вот такое чудо-юдо переходник нашел на просторах алика на 12В, чтобы запитать диски
-

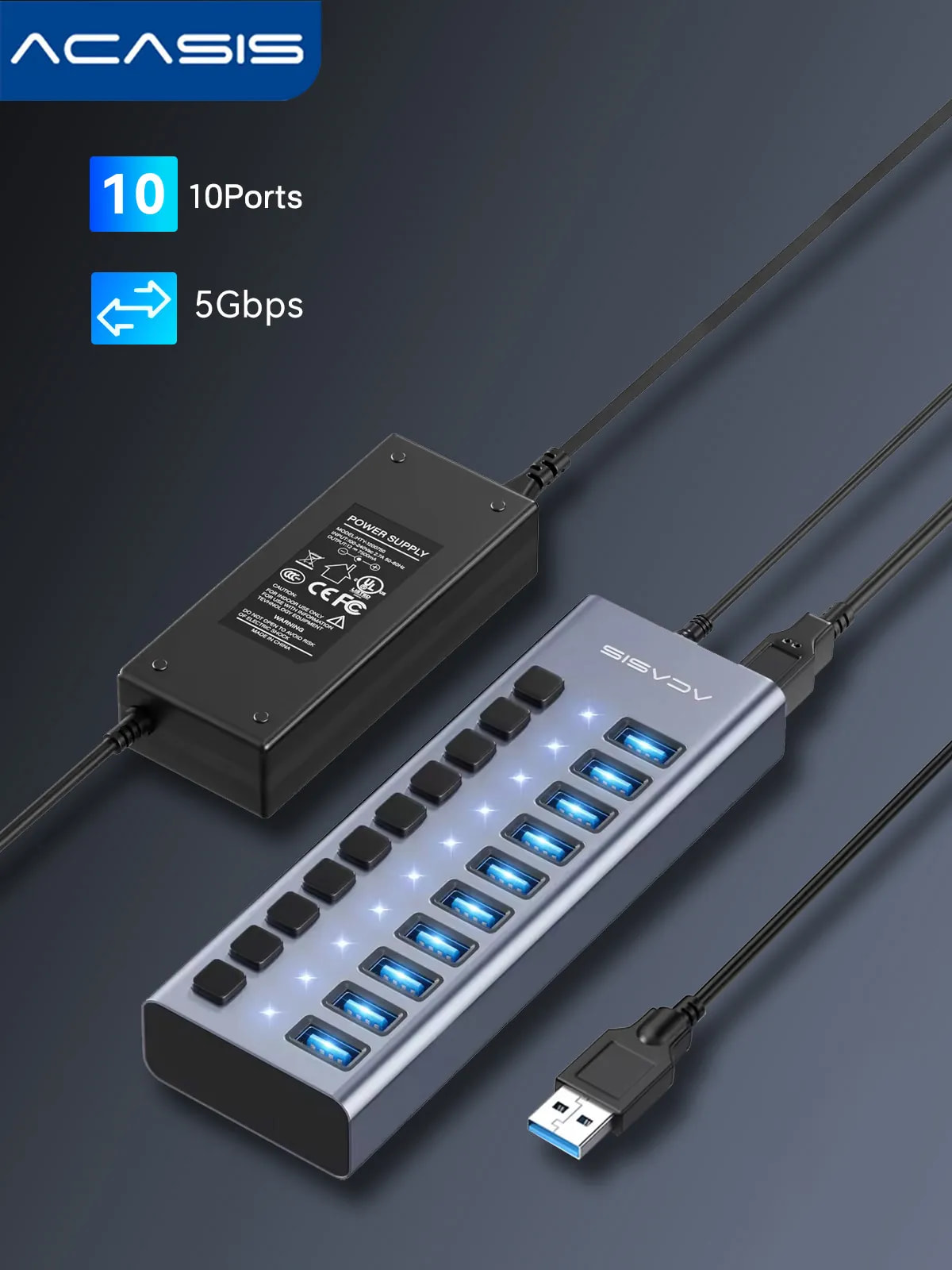

Запитал по USB-хаб с дополнительным питанием (досталась на халяву)
Диски стоят 2.5`. А 3.5 избегал, тк не придумал как их подключить легко было бы да и диски в наличии только 2.5 были, так что думать о 3.5 не стал
Я вообще не гуру и технических знаний у меня мало. Если у вас есть доводы почему эта бомжесборка хреновая, я бы почитал). А стоят диски в какой то пластиковой подставке для дисков 2.5 за 250 рублей

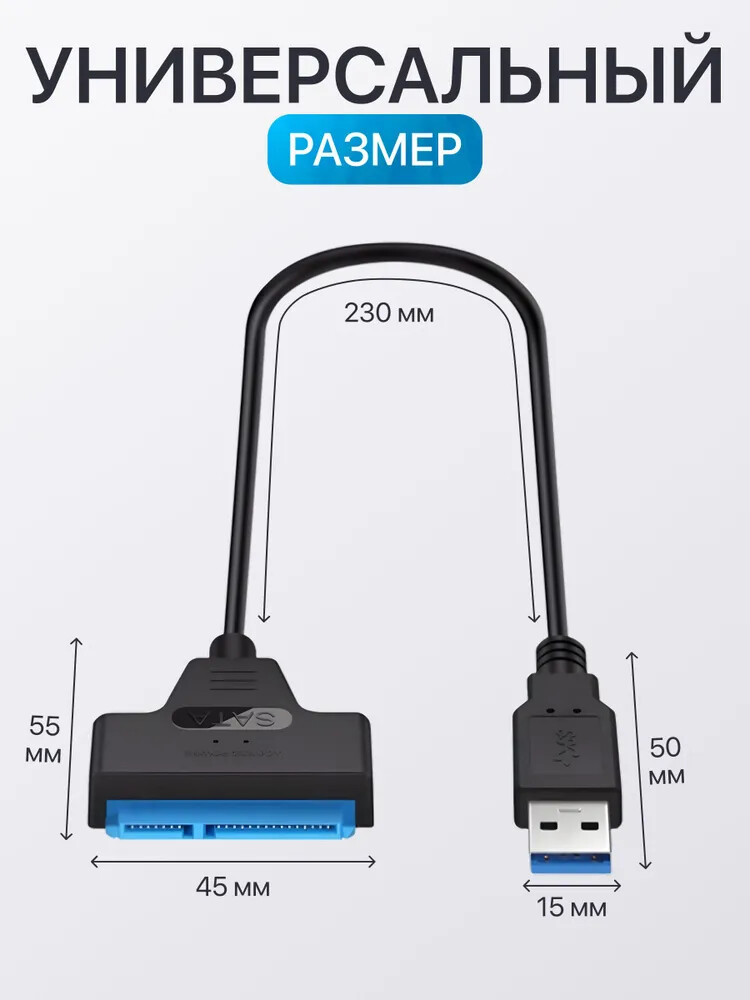

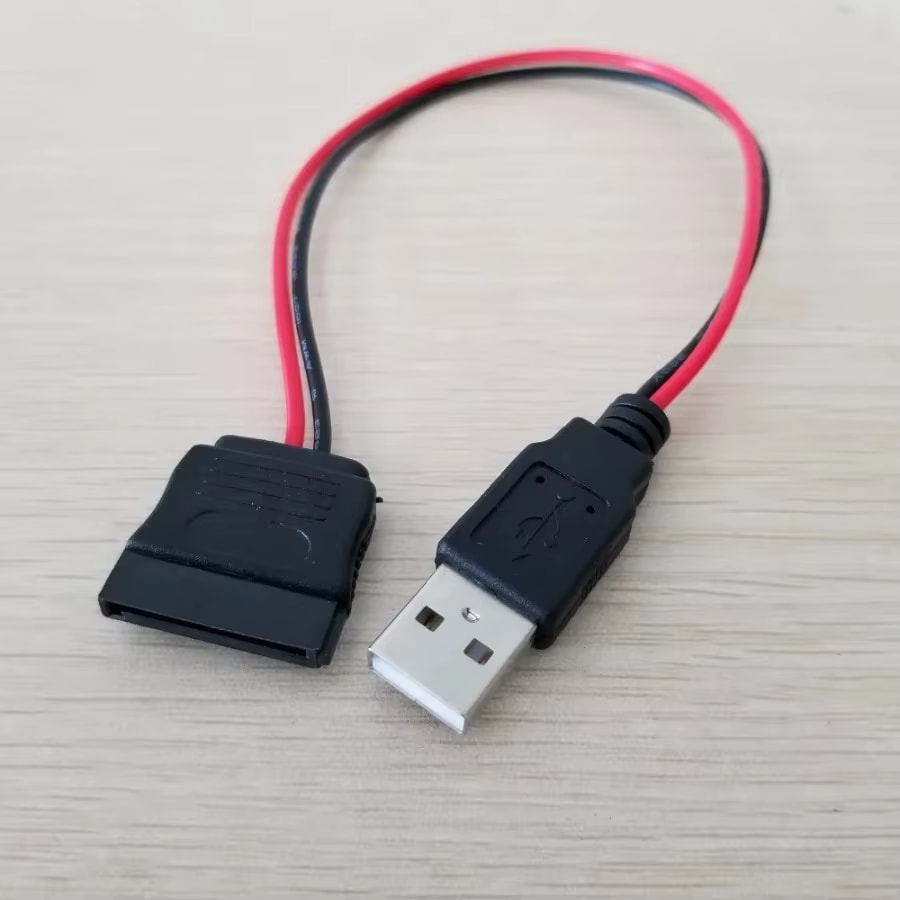

ps. переходниками usb ->sata решение относительно сомнительное. Не мог несколько штук сразу подключить, не помню в чем конкретно проблема была, но точно в кабелях. Для одно диска пойдет
Тут есть один момент, который надо знать.
- SSD в принципе компактные и 2.5" надо еще постараться заполнить, серверные на много ТБ это могут.
- HDD имеют значительно меньшую площадь поверхности и диски от 1ТБ практически нереально найти с технологией CMR, а это значит, что производительность таких дисков будет значительно ниже по сравнению с большими собратами.
